쿠버네티스 설치

쿠버네티스 기본 구조


쿠버네티스는 클러스터 단위로 설치된다.
각 노드에 배포된 컴포넌트들이 컨테이너를 통제하고 실행한다.
전체 시스템을 자동화하는 분산 오케스트레이션 플랫폼이다.

1. 쿠버네티스(Kubernetes)
		└─ 분산 시스템 전체를 아우르는 "오케스트레이션 플랫폼"
2. 클러스터(Cluster)
		└─ 쿠버네티스가 관리하는 "논리적 하나의 단위"
		└─ 하나의 클러스터 = 하나의 쿠버네티스 우주
3. 마스터 노드 + 워커 노드
		├─ 마스터 노드 (Control Plane): 지휘자, 지시 내림
		└─ 워커 노드 (Worker Node): 실제 컨테이너 실행, 일꾼
4. 각 노드에는 쿠버네티스 컴포넌트들이 설치됨
		└─ kubelet, kube-proxy, container runtime 등
5. 이 컴포넌트들이 컨테이너 환경을 조성함
		└─ 컨테이너는 Pod로 감싸져 실행됨 (쿠버네티스의 최소 단위)
6. 전체가 통합되어 쿠버네티스 클러스터가 동작함

[ 쿠버네티스 ]
       │
       ▼
 ┌────────────┐
 │ 클러스터 1 │ ◀── 가장 큰 단위
 └────────────┘
       │
       ├── 📡 마스터 노드
       │     └─ API Server, Scheduler, etcd, ...
       │
       ├── 🧱 워커 노드 1
       │     └─ kubelet, kube-proxy, container runtime
       │
       └── 🧱 워커 노드 2 ...

설치 순서

Vagrant 설치
Virtual Box설치
Script 파일 실행 → 쿠버네티스 설치 완료
MobaXterm을 확인해서
원격접속
Kubernates Pods 상태확인
대시보드 접속

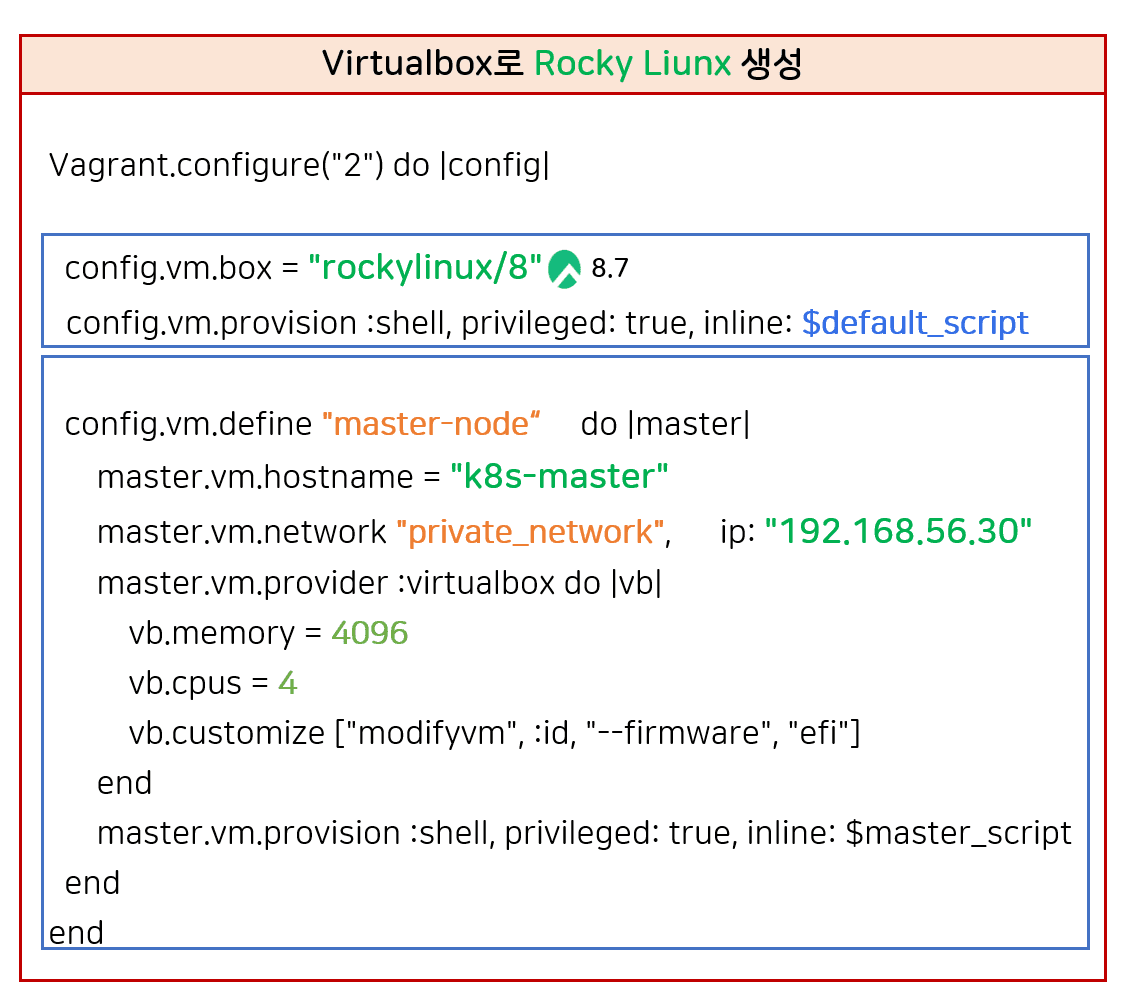

VirtualBox Rocky Linux 생성

config.vm.box = “rockylinux/8”
- “Rocky linux 8 설치” - 이미지 다운로드 시간 걸림
config.vm.define “master-node” do |master|
- Virtual 박스 VM의 이름을 “master-node”로 설정
master.vm.hostname = “k8s-master”
- Hostname 설정 : k8s-maste

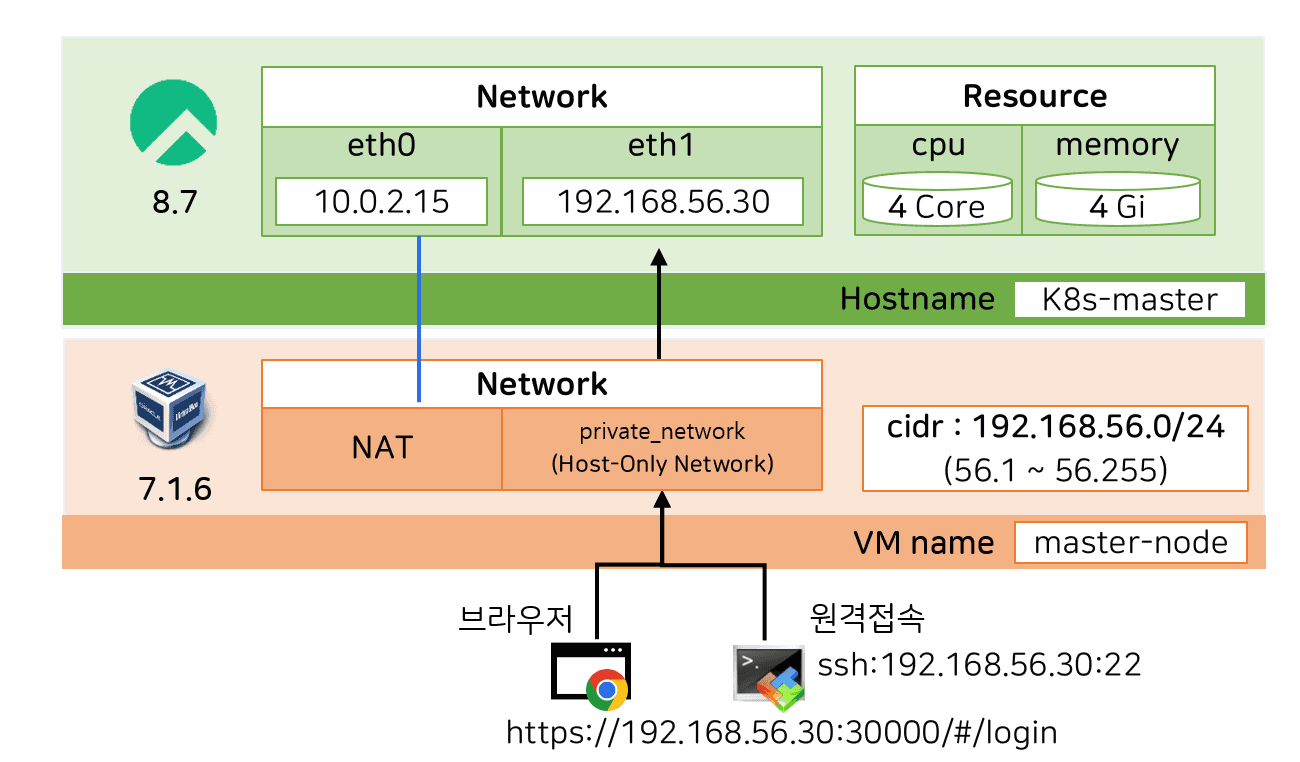

master.vm.network “private_network”, ip: “192.168.56.30”
- private_network : Host Only Network 설정
  - Host Only Network : 내 PC에서만 사용할 수 있는 네트워크 망
- ip: “192.168.56.30” 리눅스의 IP 설정

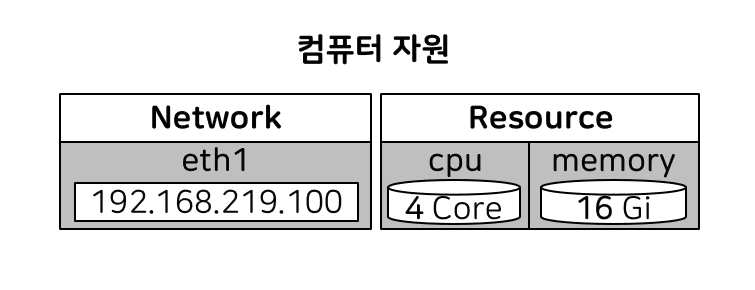

자원 할당
- vb.memory = 4096 (메모리)
  - 컴퓨터 자원 16g 에서 4g 할당 받아 사용
- vb.cpus = 4 (CPU 4 core) 사용
  - CPU는 필요한 순간 자원을 가져와 사용하는 처리 프로세서
  - 실제로는 호스트의 CPU를 공유하므로, 동일한 4코어를 사용해도 항상 4코어를 점유하지 않음
  - 쿠버네티스에서 권고 하는 최소 CPU 할당량은 2 코어이상

NAT (Network Address Translation)

Vagrant가 VM을 생성하면 기본으로 NAT 네트워크를 설정함
VM이 인터넷(외부)과 통신 가능하게 해줌
예: 패키지 설치, yum update, containerd, kubeadm 다운로드 시 사용됨

Kubernates Cluster 설치

여러 가지 방법이 있지만, Kubeadm을 이용한다.

쿠버네티스 클러스터를 빠르게 설치(bootstrap) 하기 위한 공식 설치 도구

공식 문서

https://kubernetes.io/ko/docs/setup/production-environment/tools/kubeadm/install-kubeadm/

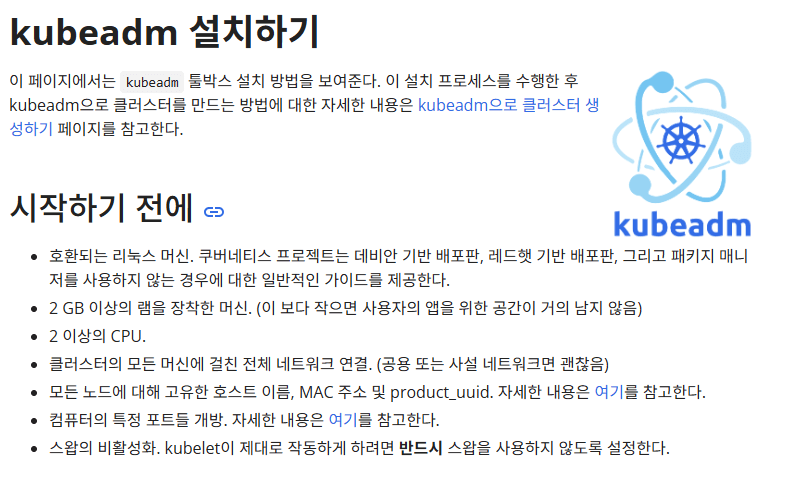

필요 준비 사항

데비안 기반 Linux 머신 or 레드햇 기반 Linux 머신
2 GB Ram 이상
2 Core CPU 이상
각각의 워커 노드의 고유성
- 여러 워커 노드를 구성할때 : VM 으로 워커노드를 만들어 복사해서 늘려 사용하기도 함
- 기본 세팅을 할때는 똑같으니까 VM 복사 기능을 사용하기도 하지만 이때 고유한 속성(Mac 주소, 호스트 이름, product_uuid)등까지 그대로 복사하거나 새로 부여할 수 있는 옵션이 존재
- 고유 속성까지 복사하면 오류가 난다.
쿠버네티스 구성들 끼리 서로 통신할 목적의 특정 포트를 개방해야한다.
- 방화벽 자체를 내려버리면, 어떠한 포트도 막히지 않는다. (교육 목적)
스왑 비활성화
- 스왑 : RAM이 부족할 때 디스크 공간 일부를 임시 메모리처럼 사용하는 기술

서로 네트워크 연결이 되어있어야된다.

쿠버네티스 설치(모든 node)

[1] rocky linux 기본 설정:
- 패키지 업데이트
- 타임존 설정
[2] kubeadm 설치 전 사전 작업
- 방화벽 해제 (port 신경 X)
- 스왑 비활성화 (메모리 충돌 방지)
[3] 컨테이너 런타임 설치
- [3-1] 컨테이너 런타임 설치 전 사전작업:
  - iptables 세팅
  - cgroup 드라이버 설정 (Default 사용)
- [3-2] 컨테이너 런타임 설치 (containerd 설치)
  - [3-2-1] containerd 패키지 설치 (option2)
    - [3-2-1-1] docker engine 설치: repo 설정, containerd 설치
- [3-3] 컨테이너 런타임: cri 활성화
[4] kubeadm 설치
- 설정
  - repo 설정
  - SELinux 설정
- 패키지 설치
  - kubelet
  - kubeadm
  - kubectl

Master node 세팅

[5] kubeadm 으로 클러스터 생성
- [5-1] 클러스터 초기화 (Pod Network 세팅)
- [5-2] kubectl 사용 설정
- [5-3] CNI Plugin 설치 (calico)
- [5-4] Master에 Pod를 생성 할 수 있도록 설정
[6] 쿠버네티스 편의 기능 설치
- [6-1] kubectl 자동완성 기능
- [6-2] Dashboard 설치
- [6-3] Metrics Server 설치

cgroup (control groups)

리눅스에서 CPU, 메모리, 디스크, 네트워크 등의 리소스를 프로세스 단위로 제어할 수 있게 해주는 기능
컨테이너도 결국 리눅스 프로세스이므로, 쿠버네티스와 컨테이너 런타임은 cgroup을 통해 리소스를 제한함
쿠버네티스랑 컨테이너 런타임을 설치할 때 동일 설정하는것이 좋다.

cgroup 드라이버란?

누가 이 cgroup 기능을 관리하고 추적할지 선택하는 것

드라이버 이름	설명
`cgroupfs`	독립적으로 cgroup을 제어 (Docker의 기본 설정)
`systemd`	systemd(리눅스 서비스 매니저)가 cgroup을 관리함 (최근 쿠버네티스 권장 방식)

최근 쿠버네티스 공식 가이드도 systemd를 권장합니다
특히 Ubuntu, CentOS, RockyLinux 등 systemd 기반이면 거의 필수

containerd 설치

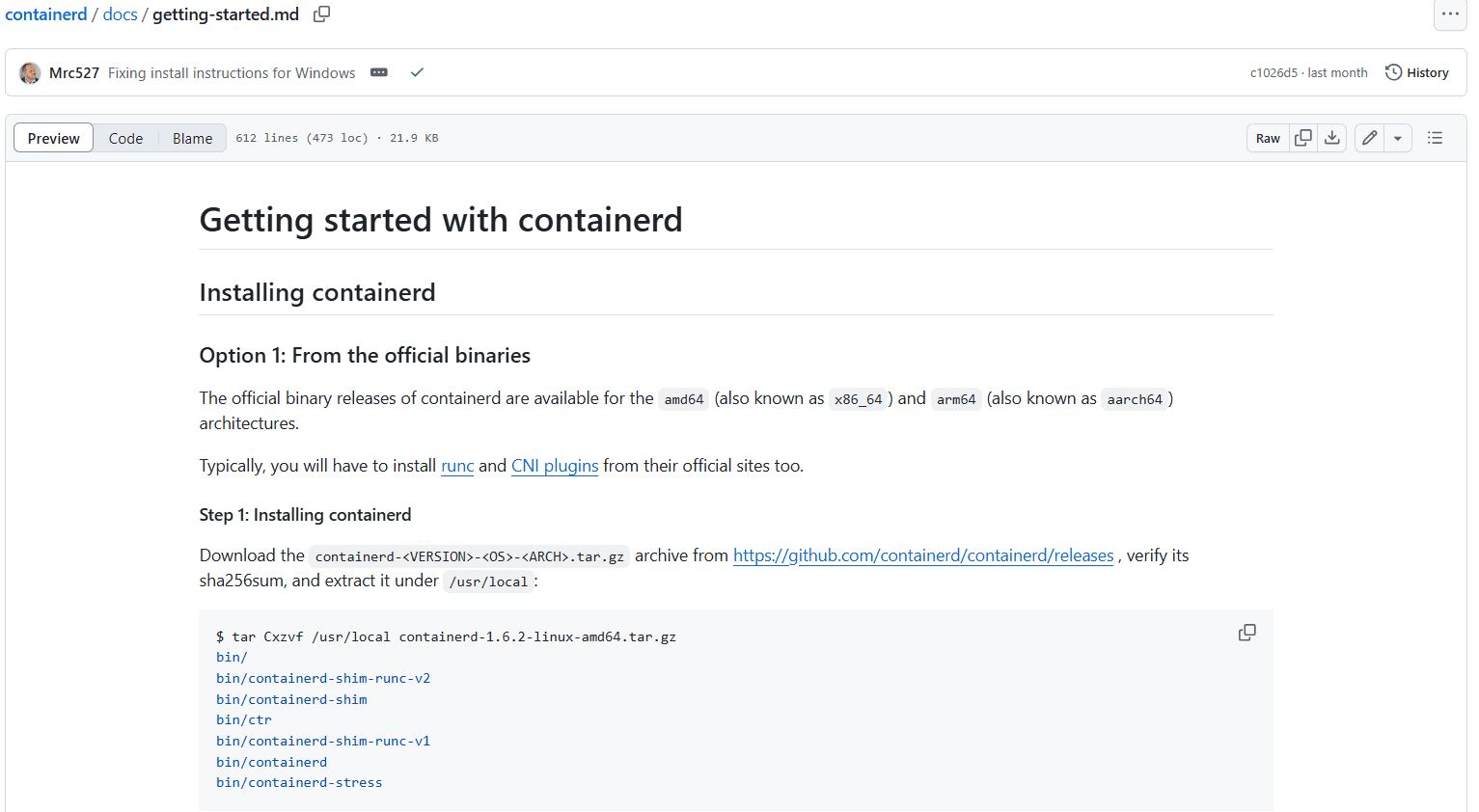

공식 Github :

https://github.com/containerd/containerd/blob/main/docs/getting-started.md

방법 1 : 공식 바이너리를 받아서 설치하기 Option 1: From the official binaries
다운로드 :
- containerd-<VERSION>-<OS>-<ARCH>.tar.gz archive from
- https://github.com/containerd/containerd/releases
  - 아카이브한 Containerd를 다운로드 받는다.
주의사항 :
- Typically, you will have to install runc and CNI plugins from their official sites too.
  - runC와 CNI는 별도로 설치 해야된다.

방법 2 : apt-get or dnf 을 이용하여 다운로드 받기 Option 2: From apt-get or dnf
The containerd.io packages in DEB and RPM formats are distributed by Docker (not by the containerd project)
- Docker에서 제공하는 Containerd.io를 사용하기

도커를 설치 및 사용에는 Containerd와 runC 필요

High Level 컨테이너 런타임 엔진인 사용자 친화적인 Docker 문서 확인하면 패키지를 설치하는 방법이 존재

일단 containerd.io만 설치 예정

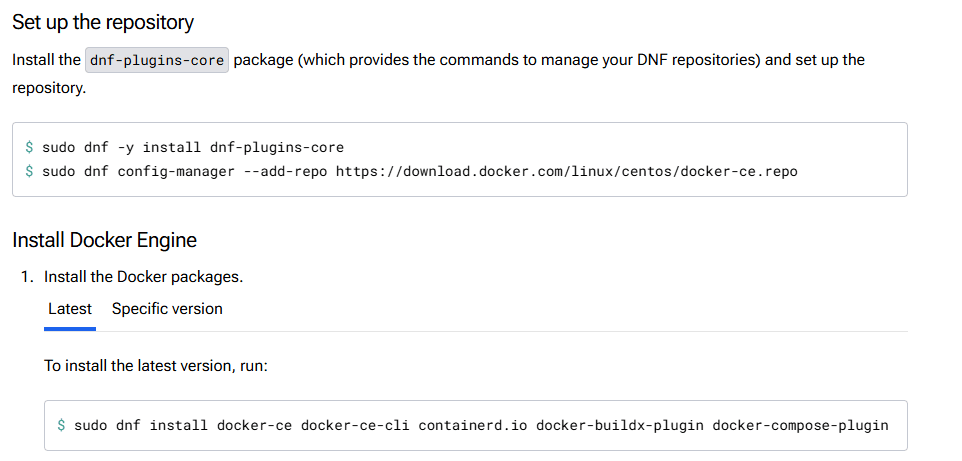

Docker 를 이용해 Containerd 설치

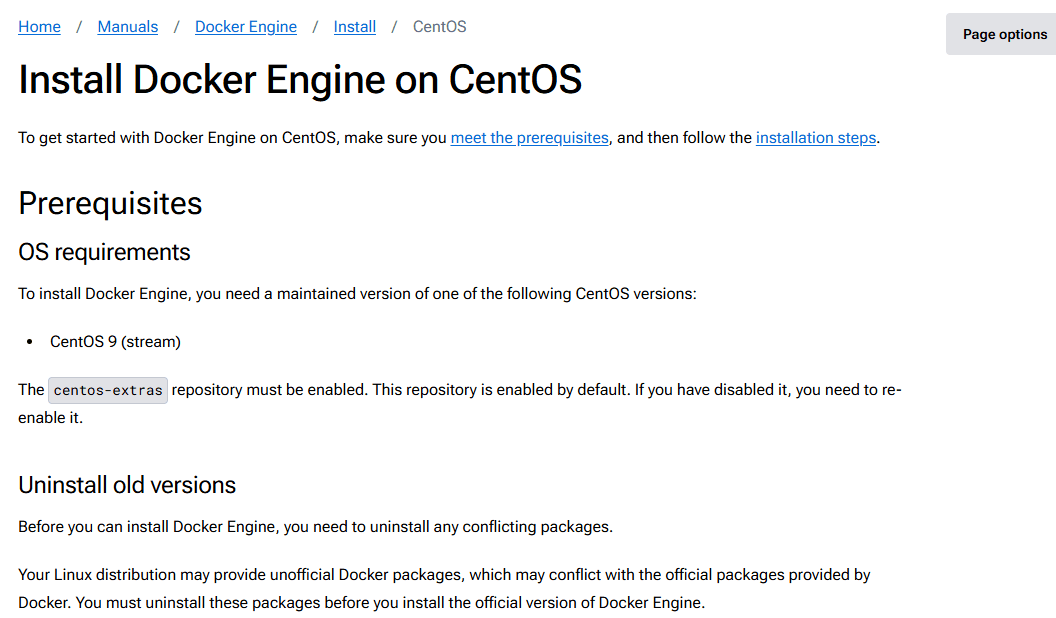

URL : https://docs.docker.com/engine/install/centos/

containerd 설치를 위해


//Containerd.io 설치 (최신 버전)

sudo dnf install containerd.io

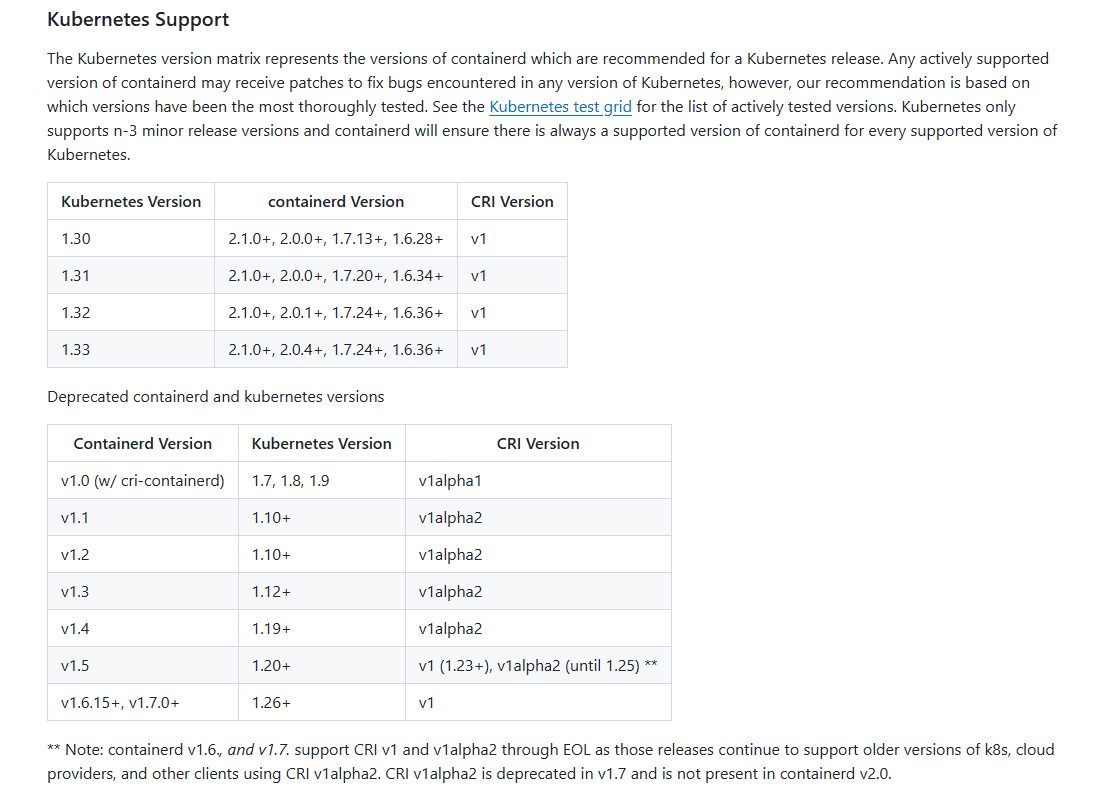

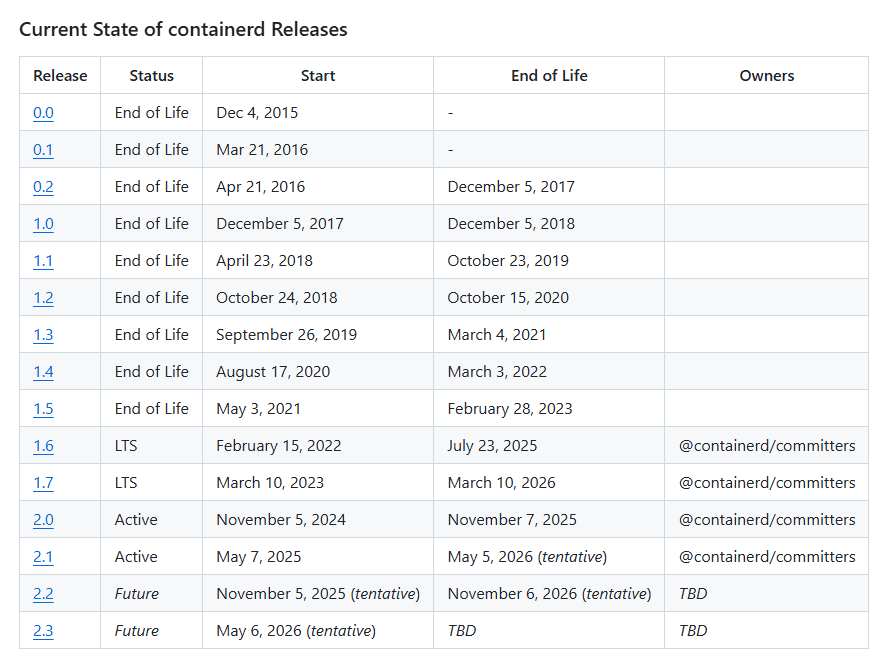

containerd 호환성 체크

Kubernates 1.2.7버전을 사용한다고 하면,

1.7.0+, 1.6.15+ 버전을 이용하면 된다.

https://github.com/containerd/containerd/blob/main/RELEASES.md

무조건적으로 1.7.0버전을 선택하는것이 아니라,

현재 (2025.05.21) 최신 기술들을 꼭 사용해야 되는게 아니라면, 기준 LTS를 확인하고 사용하는것이 좋은데

1.6 LTS
1.7 LTS

상태 이기 때문에 1.7 버전을 사용하는것이 좋다.

하지만, 강의로는 1.6버전을 사용하고있으니 1.6.21 버전을 사용할 예정이다.

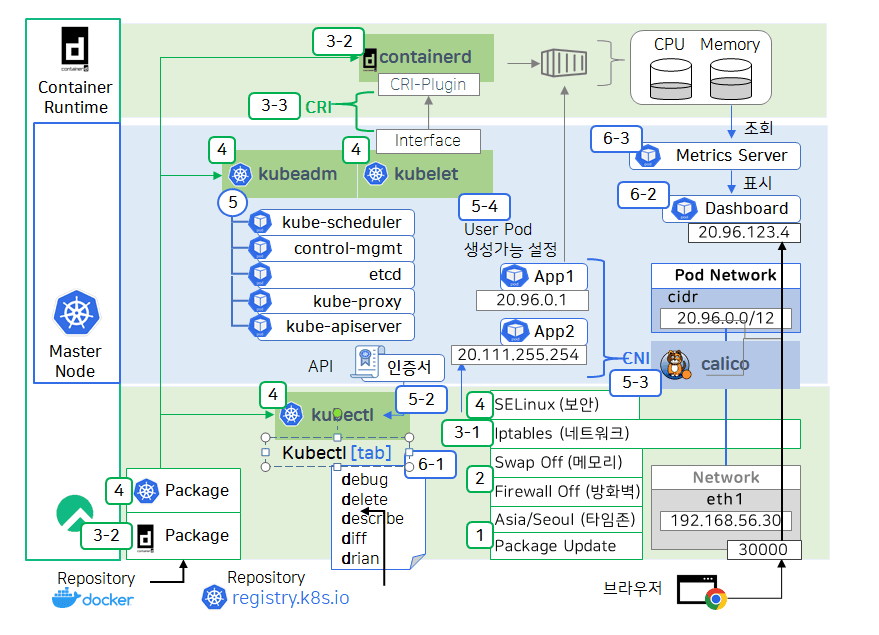

마스트 노드 설치

Master node 세팅

[5] kubeadm 으로 클러스터 생성
- [5-1] 클러스터 초기화 (Pod Network 세팅)
- [5-2] kubectl 사용 설정
- [5-3] CNI Plugin 설치 (calico)
- [5-4] Master에 Pod를 생성 할 수 있도록 설정
[6] 쿠버네티스 편의 기능 설치
- [6-1] kubectl 자동완성 기능
- [6-2] Dashboard 설치
- [6-3] Metrics Server 설치

추가설명

[5-1] Pod Network 세팅 : cidr로 쿠버네티스의 ip 대역을 지정할 수 있다

ex - cidr: 20.96.0.0/12 → 20.96.0.1(App1) ~ 20.111.255.254(App2), 약 100만개 이상

[5-2] kubectl 사용 설정

쿠버네티스 설치가 끝나면 쿠버네티스에 접속할 수 있는 인증서가 만들어져 있다
이 인증서를 가져와서 kubectl이 사용할 수 있도록 설정하는 것
그러면 kubectl로 kube-apiserver에 API 를 날리면서 CLI 통신을 할 수 있게 된다

[5-3] CNI Plugin 설치

CRI: 컨테이너를 생성하고 관리하는 부분에 있어서 쿠버네티스와 런타임간 인터페이스
CNI(Container Network Interface)
- 컨테이너들간 통신을 관리하는 부분에 대한 쿠버네티스와 네트워크간의 인터페이스
  - calico : 네트워크를 제공하는 여러 솔루션 중 하나
iptables 세팅: 현재 Linux에 할당된 네트워크(192.168.56.30)가 있고, 이 네트워크가 쿠버네티스의 Pod Network로 연결이 되려면 iptables를 통과해야 하고, 이 과정에서 문제가 없도록 설정을 하는 것임
Dashboard를 설치하면 자동으로 Pod network로 부터 ip가 할당

1. 브라우저에서 Linux ip:30000 으로 접속

2. 이 트래픽은 리눅스의 iptables를 거쳐서 calico의 네트워크 망으로 들어간다

3. 이 망 내에서 Dashboard IP를 찾는다

4. iptables를 확인해보면 ip:30000과 dashboard ip가 매핑되어 있음

[5-4]: Master 에 Pod를 생성할 수 있도록 하는 부분

kubeadm에서 생성되는 컴포넌트들이나 대시보드는 이 Pod들이 Master에 올라가도 되도록 기본 세팅이 되어 있음
일반적으로는 Master에는 User Pod를 올리지 않는게 정석
그러나 우리는 Master만 만들거기 때문에 App1과 App2가 Master node에 Pod가 생성될 수 있도록 설정을 해 줘야 한다

[6-3] Metrics Server 설치

컨테이너에 대한 CPU, Memory는 컨테이너 런타임에 의해 기본적으로 관리가 되고 있음
그래서 Metrics Server를 설치하면 이 정보를 조회하여 Dashboard에 CPU와 메모리 정보가 표시된다
